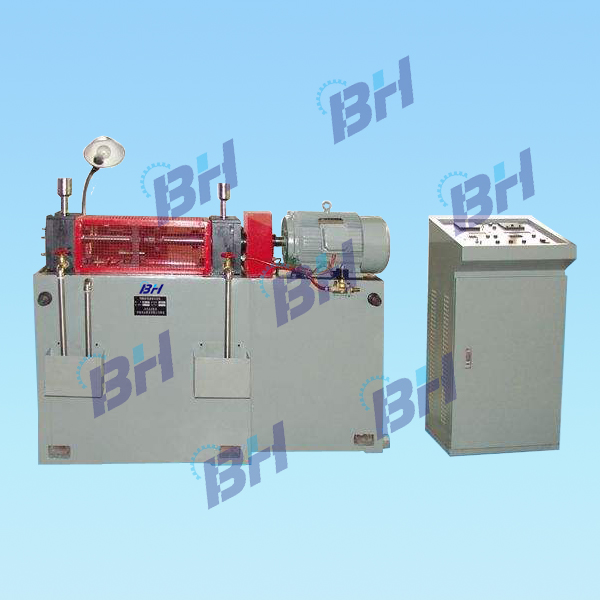

MRC-1 FZG型齿轮磨损试验机
技术文件
一、适用范围
MRC-1 FZG型齿轮磨损试验机是一款多用途试验机，可用于评定润滑剂的承载能力，亦可用于齿轮副的胶合承载能力和齿轮接触承载能力的试验，可完成下列试验：
◇ 通过西德润滑试验（DIN51354）标准方法，即FZG齿轮油试验来确定由齿轮油引起的齿轮擦伤负荷和重量变化。
◇ 确定由不同材质制成的齿轮，其齿面承载能力的强度曲线。
◇ 确定由不同材质制成的齿轮，其齿根承载能力的强度曲线。
◇ 齿面的疲劳强度试验。
◇ 润滑油剪切安定性测定法试验
二、试验方法标准
SH/T 0306-2013 润滑油承载能力的评定FZG目测法
SH/T 0200---92含聚合物润滑油剪切安定性测定法(齿轮机法)
GB/T 13672-92 齿轮胶合承载能力试验方法
GB/T 14229-93 齿轮接触疲劳强度试验方法
GB/T 14230-93 齿轮弯曲疲劳强度试验方法
三、主要技术指标
序号 | 项目名称 | 技术指标 |
1 | 最大扭矩 | 1K N.m |
2 | 载荷级数 | 13级 |
3 | 转 速 | 无级调速 /两级变速（1）1450 r/min （2）2900r/min |
4 | 试验油温 | 90±2℃ |
5 | 试验齿轮箱容量 （轴中心线至箱底面的部分） | 1.25L |
6 | 加热功率 | 0.5KW×3＝1.5KW |
标准试验齿轮 |
精 度 | 5级 |
中 心 距 | 91.5mm |
齿 宽 | 20 |
模 数 | 4.5 |
齿 数 | Z小=16 Z大=24 |
压 力 角 | α=20° |
啮 合 角 | αb=20°26ˊ |
变位系数 | X小=0.8532 X大=－0.5 |
可根据客户需求，订制特殊规格齿轮摩擦副 |
四、结构简述

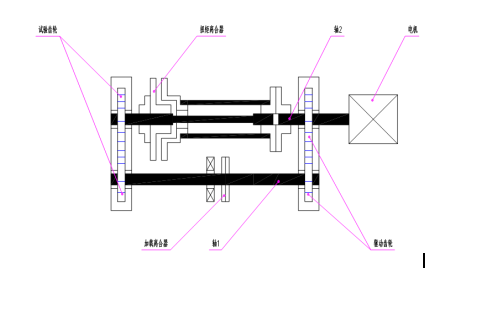

MRC-1 FZG型齿轮磨损试验机为动力闭环结构，加载方式采用加载杆挂砝码的方式。主要由试验齿轮箱、驱动齿轮箱、试验底座、循环油箱、电控柜等组成，它们被安装在两根平行的轴1和轴2上。
轴1是被动的，上安装有加负载的负载离合器，这个离合器由两个法兰组成，当加好预定的负载以后，就可将两个法兰用它上面的螺钉拧紧固定之。预定的负载由砝码加载来提供。
